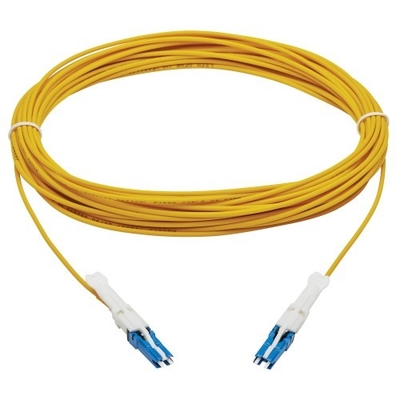

CS UPC a CS UPC Duplex OS2 Cable de parche de fibra óptica de 2,0 mm, LSZH, para conexiones 200G/400G/800G

CS UPC a CS UPC Duplex OS2 Cable de parche de fibra óptica de 2,0 mm, LSZH, para conexiones 200G/400G/800G

Estos cables CS a CS están hechos de materiales de bajo humo y cero halógenos (LSZH) para minimizar las emisiones de humo y halógenos.Apoyan longitudes de onda que van desde 1310nm a 1550nm con una pérdida de inserción de sólo 0.3 dB. ¿Qué es eso?
El conector CS representa un avance en la conectividad óptica, ofreciendo un tamaño más pequeño al tiempo que proporciona un mayor rendimiento que los conectores dúplex LC.Diseñado para el parcheado de fibra de alta densidad en centros de datos 200/400/800G, se pretende ahorrar espacio y aliviar los problemas de gestión de cables.

 Características

• Tipo: cable de parche de fibra óptica
• Conector: conector óptico CS macho (UPC) a CS macho (UPC)
• Número de fibras: 2 (duplex)
• Polaridad: Tipo A a B
• Tipo de fibra: OS2 9/125um Fibra de modo único (SMF)
• Tipo de chaqueta: LSZH
• longitud de onda: 1310 1610 nm
• Temperatura de funcionamiento: -20°C a +60°C
• Color: Amarillo
• Duración del cable: de 1 a 10 m

Serie

• LC a LC OS2 PVC
• LC a LC OS2 LSZH
• LC a SC OS2 PVC
• LC a SC OS2 LSZH: el valor de las emisiones de CO2
• Se aplicarán las siguientes medidas:
• SC a SC OS2 LSZH
• LC a ST OS2 PVC
• LC a ST OS2 LSZH, en el caso de las unidades de la serie L
• Se aplicarán las siguientes medidas:
• Se aplicará el método de cálculo de la velocidad.
• SC a ST OS2 PVC
• SC a ST OS2 LSZH
• CS a CS OS2 LSZH

Duración

1m1.5m2m3m4m5m6m7m8m10m12m15m20m Personalizado

Tipos de cables de fibra óptica: de modo único o de modo múltiple

Si bien los tipos de cable de fibra monomodo (SMF) y fibra multimodo (MMF) se utilizan ampliamente en una variedad de aplicaciones,la distinción entre fibra monomodo y cables de fibra óptica multimodo es todavía confusaEste trabajo se centrará en la estructura básica de la fibra, la distancia de fibra, el costo, el color de la fibra y otros aspectos de la comparación en profundidad del tipo de fibra de un solo modo y de la fibra de múltiples modos.

Resumen de los cables de fibra óptica monomodo y multimodo
El modo único significa que la fibra solo puede propagar un modo de luz a la vez.La diferencia entre el cable de fibra óptica monomodo y el cable de fibra óptica multimodo se refleja principalmente en el diámetro del núcleo, longitud de onda y fuente de luz, ancho de banda, gama de colores, distancia y coste.

Diámetro del núcleo
El diámetro del núcleo de la fibra monomodo es mucho más pequeño que el de la fibra multimodo.Las fibras multimodo suelen tener 50μm y 62μm.Los diámetros de revestimiento de fibra de un solo modo y de varios modos son de 125 μm.

Debido al mayor diámetro del núcleo de la fibra multimodo, su atenuación es mayor que la de la fibra SM.Así que la luz que pasa por estos cables no se refleja demasiadas veces, minimizando así la atenuación.

Largura de onda y fuente de luz
Debido al gran tamaño del núcleo de fibra multimodo,Algunas fuentes de luz de bajo costo como LED (diodo emisor de luz) y VCSEL (láser emisor de superficie de cavidad vertical) que operan a longitudes de onda de 850nm y 1300nm se utilizan en cables de fibra multimodoLas fibras monomodo suelen utilizar láseres o diodos láser para producir luz inyectada en el cable. Las longitudes de onda de fibra monomodo comúnmente utilizadas son 1310nm y 1550nm.

ancho de banda
El ancho de banda de la fibra multimodo está limitado por su modo óptico, y el ancho de banda máximo actual es de 28.000 MHZ * km de fibra OM5.El ancho de banda de fibra de un solo modo es teóricamente ilimitado porque sólo permite que un modo de luz pase a la vez.

Color de la chaqueta
De acuerdo con la definición estándar TIA-598C, para aplicaciones no militares, los cables monomodo están revestidos con una capa amarilla y las fibras multimodo con una capa naranja o acuática.Haga clic aquí para obtener más detalles sobre los códigos de color de fibra.

Distancia entre el modo único y el modo múltiple
Como todos sabemos, la fibra monomodo es adecuada para aplicaciones de larga distancia, mientras que la fibra multimodo es adecuada para aplicaciones de corta distancia.Entonces, ¿cuál es la diferencia cuantificable cuando se trata de un solo modo frente a la distancia de fibra multimodo?

De la figura, podemos ver que a velocidades de datos de 1G a 10G, la distancia de la fibra monomodo es mucho más larga que la de la fibra multimodo,pero la fibra multimodo OM3/OM4/OM5 admite velocidades de datos más altasDebido al gran tamaño del núcleo de fibra multimodo y al soporte de múltiples modos ópticos, la distancia de fibra está limitada por la dispersión de modo,que es un fenómeno común en las fibras de índice de paso multimodoAdemás, las fibras de modo único OS2 pueden soportar distancias más largas en enlaces 40G y 100G, y las fibras de modo único OS2 pueden soportar distancias más largas en los enlaces 40G y 100G, y las fibras de modo único OS2 pueden soportar distancias más largas en los enlaces 40G y 100G.que no figuran en el cuadro.

Costo del sistema

Con el fin de aprovechar las propiedades básicas de las fibras monomodo, a menudo para aplicaciones orientadas a distancias mayores,un transceptor con un láser que opera a una longitud de onda más larga, se requiere un tamaño de punto más pequeño y una anchura espectral más estrecha.Combinado con la necesidad de una alineación de mayor precisión y tolerancias de conectores más ajustadas para diámetros de núcleo más pequeños, se traducen en costes significativamente más elevados de los transceptores y en costes de interconexión globales más elevados para las interconexiones de fibra monomodo.

El método de fabricación de los transceptores basados en VCSEL optimizados para fibras multimodo es más fácil de fabricar en dispositivos de matriz y menos costoso que los transceptores de un solo modo equivalentes.A pesar del uso de múltiples canales de fibra y matrices de múltiples transceptores, la operación de un solo o varios canales en una conexión simple dúplex puede proporcionar un ahorro de costes significativo en comparación con la tecnología de modo único.Los sistemas de fibra multimodo ofrecen el costo del sistema más bajo y una ruta actualizable a 100G para aplicaciones de campo basadas en estándares que utilizan interconexiones ópticas paralelas.

Costo de la instalación

La fibra monomodo suele costar menos que la fibra multimodo.el costo de la fibra monomodo ahorra aproximadamente la mitad del precio. La fibra multimodo OM3 u OM4 puede aumentar el costo de un módulo SFP en un 35%.especialmente después de OM1-OM2-OM3-OM4Si usted está dispuesto a echar un vistazo a la pre-canal de fibra usada sfp, el precio de un solo modo 1G ha caído a través del piso.entonces la última economía de verificación todavía admite multi-modoSin embargo, hay que tener en cuenta estos factores económicos, ya que la historia sugiere que la prima de precio para los modelos monomodo disminuirá.

Preguntas frecuentes sobre los cables de fibra óptica monomodo y multimodo

P: ¿Qué es mejor, fibra monomodo o multimodo?

R: Como se mencionó anteriormente, la fibra monomodo y la fibra multimodo tienen sus propias ventajas en términos de costo y aplicación.Está bien elegir una aplicación que funcione mejor para usted.

P: ¿Se pueden mezclar fibras monomodo y multimodo?

R: La respuesta a esta pregunta es no. El tamaño del núcleo de fibra multimodo y fibra monomodo es diferente, y el número de modos ópticos transmitidos también es diferente.Si las dos fibras están mezcladas o directamente conectadas entre síRecuerde, nunca mezcle diferentes tipos de cables al azar.

P: ¿Puedo usar un transceptor multimodo en un cable de fibra óptica de un solo modo?

R: En términos generales, la respuesta es no. El uso de fibra monomodo para conectar transceptores multimodo resulta en grandes pérdidas ópticas. Sin embargo, lo contrario también es cierto.el SFP monomodo 1000BASE-LX puede funcionar en una fibra multimodo a través de una fibra regulada por modoA veces, los convertidores de medios de fibra óptica también se pueden usar para resolver este problema entre transceptores monomodo y transceptores multimodo.

P: Tipo de cable de fibra óptica de modo único o multimodo: ¿Cuál debo elegir?

R: Al elegir fibra monomodo o fibra multimodo, lo primero a considerar es la distancia de fibra real requerida.una distancia de 300-400 metros utilizando fibra multimodo es suficienteEn aplicaciones que requieren distancias de hasta varios miles de metros, la fibra monomodo es la mejor opción.otros factores como el coste y los requisitos de actualización futuros deben tenerse en cuenta en la selección.

Resumen de las actividades
A través de la comparación de fibra monomodo y fibra multimodo, se puede concluir que el sistema de cableado integrado de fibra monomodo es adecuado para aplicaciones de transmisión de datos a larga distancia,y se ha desplegado ampliamente en las redes de los operadoresEl sistema de cableado de fibra multimodo tiene una distancia corta y se utiliza ampliamente en empresas, centros de datos y redes locales.Independientemente de la opción que elijas, elegir el que mejor se adapte a sus necesidades de red basado en el costo total de la fibra es una tarea importante para cada diseñador de red.
