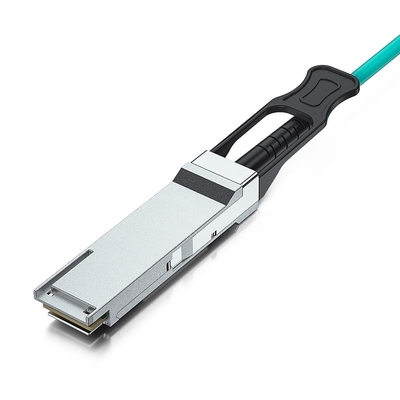

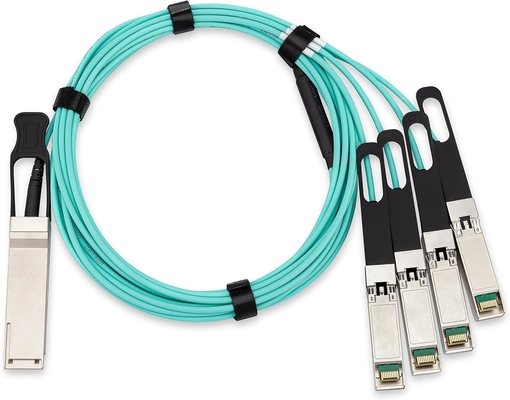

Cable AOC 40G QSFP+, cable óptico activo Ethernet 40GBASE, cable óptico activo 40G QSFP+ a 4 x 10G SFP+, OM3 MMF

El SN-40GQ4SAOC-XX es una solución de interrupción de cuatro canales, enchufable, paralela, de fibra óptica QSFP + Cable óptico activo (AOC) a 4 × SFP + Cable óptico activo.Este cable Breakout está diseñado para aplicaciones de 40G a 4×10G.

Este AOC es un cable de alto rendimiento para comunicaciones de datos de corto alcance y aplicaciones de interconexión de múltiples carriles.Cada carril puede funcionar a 10Estos cables también admiten aplicaciones 4 x 10G InfiniBand QDR y son compatibles con las aplicaciones 4 × 5G IB DDR y 4 × 2.5G IB single IB SDR.

Compatible con Cisco, Juniper, Huawei, Mikrotik, Netgear, 3Com, Foundry, Alcatel-Lucent, Avaya, Nortel, D-Link, Intel, ZyXEL, Plane, F5, Dell, Allied Telesis, Edge-Core, Foundry, Avago, BDCOM,Ruij Jie. ¿ Por qué?, ZTE, Ubnt UniFi, Fortinet, Calix, Genérico, UFiber, Datacom, Ruckus, Mellanox, Linksys, IBM, Viavi, Nokia, y muchos más.

La velocidad de transmisión puede alcanzar los 40 Gb/s. Universal compatible con interruptor abierto.

Es adecuado para la transmisión de datos de alta velocidad de grandes datos en computación en la nube, centro de datos, servidor, tarjeta de red de alta velocidad, almacenamiento de grandes datos, matriz de discos, red de alta velocidad, realidad virtual,vehículos no tripulados y otros equipos.

Características

• Cumple con las normas 40GBASE-SR4 y XLPPI

Especificación según IEEE 802.3ba-2010 y soporte

Aplicaciones de 40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDR

• Cumple con la norma de la industria SFF-8436

Especificación QSFP+

• Nivel de potencia 1: potencia máxima < 1,5 W

• Operar a 10.3125 Gbps por canal con 64b/66b

datos codificados para aplicaciones de 40 GbE y a 10 Gbps

con datos codificados compatibles 8b/10b para la aplicación 40G-IB-QDR

Cada uno 4×Se aplicará el método siguiente:

• Conforme a las especificaciones eléctricas de las especificaciones SFF-8431 para módulos enchufables con factor de forma pequeño mejorado
• Especificaciones mecánicas por Comité SFF SFF-8432 Factor de forma mejorado enchufable ¢ IPF ¢
• Disposición máxima de energía 0,35 W por extremo.

Conjunto de cables ópticos activos:

• Rango de funcionamiento de la temperatura de 0 a 70 grados C

• Tecnología comprobada de alta fiabilidad de 850 nm: transmisor VCSEL Rayoptek y receptor PIN Rayoptek

• Se puede enchufar en caliente para facilitar el mantenimiento y la instalación

• Interfaz serie de dos cables

• Utiliza fibra óptica para la gestión de cables de alta densidad y delgados y ligeros

Aplicación

• Aplicaciones de interrupción de 40GbE y 10GbE para conexones de conmutadores y routers de Datacom
• Aplicaciones de densidad de 40G a 4×10G para aplicaciones de protocolo Datacom y propietario
• Centro de datos

Información sobre los pedidos

Solución de cableado del centro de datos: cables DAC vs cables AOC

Los cables DAC y AOC se utilizan ampliamente en los sistemas de cableado de redes HPC en centros de datos debido a sus ventajas de baja latencia, baja potencia y bajo costo.Los cables DAC y AOC están disponibles en una variedad de configuraciones para satisfacer las necesidades de la redCada uno está disponible en 10G SFP+, 25G SFP28, 40G QSFP+ y 100G QSFP28 con opciones adicionales de 40G a 4x10G o 100G a 4x25G.

Principios y tipos de DAC/AOC

Cable de conexión directa (DAC)Consiste en un cable de cobre biaxial con conectores SFP+/SFP28/QSFP+/QSFP56/QSFP28 terminados en ambos extremos, que pueden proporcionar una conexión eléctrica directa a un dispositivo activo.Los cables DAC se pueden clasificar en dos categorías: DAC pasivos y DAC activos.Tanto los cables DAC pasivos como los activos pueden transmitir señales eléctricas directamente a través del cable de cobre.mientras que este último tiene electrónica dentro del transceptor para mejorar la señalGeneralmente, los cables DAC se utilizan para conectar interruptores, servidores y dispositivos de almacenamiento dentro de los racks.

Cable óptico activo (AOC)consiste en fibra multimodo con conectores tipo SFP terminados en ambos extremos. Requiere una fuente de alimentación externa para completar la conversión de señales eléctricas en señales ópticas,de señales eléctricas a señales ópticas y finalmente a señales eléctricasEn términos generales, los cables AOC se utilizan principalmente para conectar switches, servidores y almacenamiento entre diferentes racks dentro de un centro de datos.

Comparación del cable DAC/AOC
Los cables DAC se utilizan principalmente para conectar switches, servidores y almacenamiento dentro de un rack, y los cables AOC se utilizan principalmente para conectar switches, servidores,y almacenamiento entre diferentes racks dentro de un centro de datosAdemás de esto, los cables DAC AOC difieren de las siguientes maneras.

Consumo de energía

En circunstancias normales, el consumo de energía de los cables AOC es superior al de los cables DAC, que es de 1 ~ 2 w. El consumo de energía de los cables activos DAC es inferior a 1 w.debido al diseño de disipación de calor de los cables de cobre de unión directaPor lo tanto, cuando se utiliza la opción DAC, se reducirá el coste operativo del consumo de energía.

Distancia de transmisión

Los cables AOC utilizan tecnología de fibra óptica para distancias de transmisión de hasta 100 m, mientras que la longitud del cable de enlace DAC se limita a 10 m (DAC pasivo: 7 m; En resumen,la opción de cableado DAC es adecuada para la transmisión a corta distancia, y la opción de cableado AOC es adecuada para redes de larga distancia.

Nota: Máxima distancia de la señal que puede transmitirse a través del cable DAC depende de la velocidad de datos. La longitud del enlace disminuye a medida que aumenta la velocidad de datos, por ejemplo, el cable DAC 100G solo puede transmitir hasta 5 metros.

El coste

En términos generales, los DAC tienen componentes internos más simples y menos componentes, y los cables de cobre son mucho más baratos que los de fibra óptica.un gran número de cables DAC ahorrará dinero en comparación con las opciones de AOCPara aplicaciones de corta distancia, DAC ofrece una solución rentable sobre AOC, pero para aplicaciones remotas, es aconsejable enumerar el costo total comparando las dos opciones.

Aplicación típica del cable DAC

El uso principal del dac 10G SFP+ es conectar switches/servidores a switches dentro o adyacentes al rack.Estos cables de conexión directa 10G pueden utilizarse como alternativa a las interconexiones ToR (top-of-rack) entre los switches ToR 10G y los servidores o el apilamiento de switches 10GbE.Dado que los DAC 10G SFP+ suelen admitir longitudes de enlace de 7 metros con bajo consumo de energía, baja latencia y bajo costo, esta opción es ideal para conexiones de servidor a conmutador de corta distancia.

Aplicaciones típicas para cables AOC 10G SFP+

Dado que no hay limitaciones estrictas de longitud de enlace, 10G SFP + aoc se utiliza típicamente en múltiples ubicaciones en el centro de datos como ToR, EoR (fin de fila) y MoR (centro de fila).todos los servidores están conectados a los switches Ethernet de la parte superior del rack, y cada servidor tiene una o dos conexiones Ethernet al switch; estas conexiones se pueden parchear utilizando cables AOC.

Además, la utilización de 10G aoc en el centro de datos se puede implementar en varias áreas de red principales (por ejemplo, áreas de conmutación de columna vertebral, hoja o núcleo).Las interconexiones se logran típicamente mediante el empleo de estos 10G SFP + aocs, que tienen un alcance máximo teórico de 100 metros
