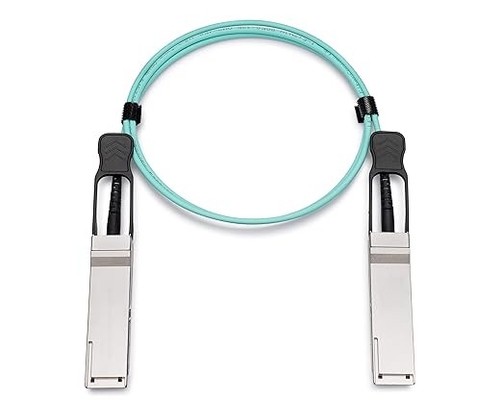

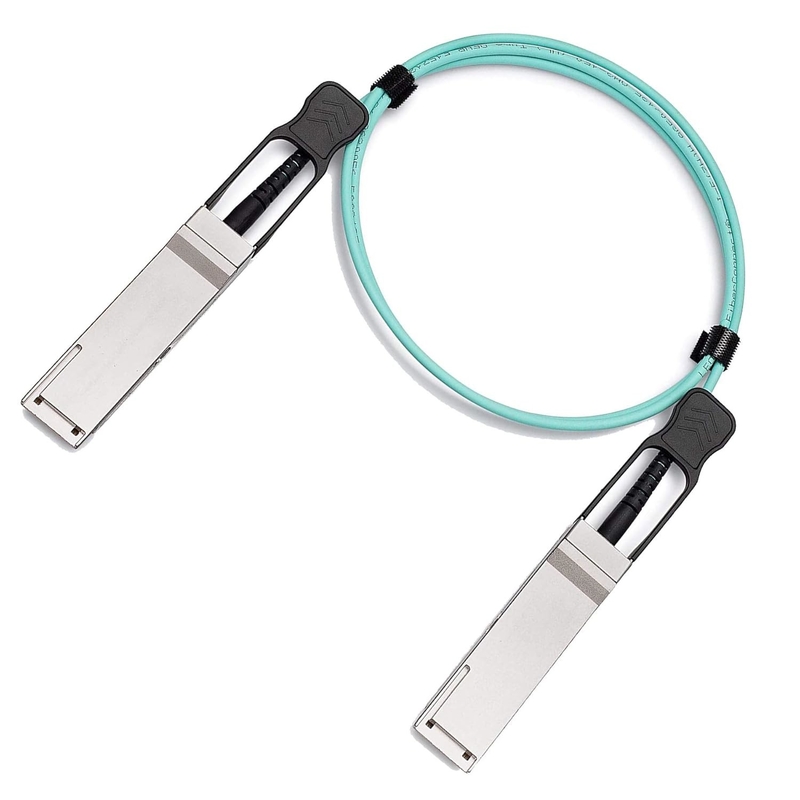

Cisco QSFP-H40G-AOC25M Cable óptico activo Cable AOC 25m Compatible con 40G QSFP+

Los cables ópticos activos QSFP+ son una solución de interconexión de alto rendimiento, bajo consumo de energía y largo alcance que admite InfiniBand QDR/DDR/SDR.12.5G/10G/8G/4G/2G, PCIe y SAS.

Es compatible con la QSFP MSA y IEEE P802.3ba. RayOptek QSFP AOC es un conjunto de 4 carriles full-duplex, donde cada carril es capaz de transmitir datos a velocidades de hasta 11,3Gb/s,proporcionando un tipo agregado de 45.2Gb/s. RayOptek QSFP+AOC es un tipo de transceptor paralelo que proporciona una mayor densidad de puertos y un ahorro total de costos del sistema.

Los cables ópticos activos QSFP+ son una fibra de conexión directa con conectores QSFP+ y operan a través de fibra multimodo (MMF).
Proporciona una solución rentable en comparación con el uso de transceptores ópticos discretos y cables de parche óptico y es adecuado para conexiones de 40 Gbps dentro de racks y entre racks adyacentes.

Compatible con Cisco, Juniper, Huawei, Mikrotik, Netgear, 3Com, Foundry, Alcatel-Lucent, Avaya, Nortel, D-Link, Intel, ZyXEL, Plane, F5, Dell, Allied Telesis, Edge-Core, Foundry, Avago, BDCOM,Ruij Jie. ¿ Por qué?, ZTE, Ubnt UniFi, Fortinet, Calix, Genérico, UFiber, Datacom, Ruckus, Mellanox, Linksys, IBM, Viavi, Nokia, y muchos más.

La velocidad de transmisión puede alcanzar los 10 Gb/s. Universal compatible con interruptor abierto.

Es adecuado para la transmisión de datos de alta velocidad de grandes datos en computación en la nube, centro de datos, servidor, tarjeta de red de alta velocidad, almacenamiento de grandes datos, matriz de discos, red de alta velocidad, realidad virtual,vehículos no tripulados y otros equipos.

Características

●Cable óptico activo full duplex de cuatro canales

●Tasa de transmisión de datos de hasta 11,3 Gbit/s por canal

●Tecnología de matriz VCSEL confiable que utiliza fibra multimodo

●Disponible en longitudes estándar de 3, 5, 10, 15, 20, 30, 50,100 m

●Bajo consumo de energía < 1,5 W

●Temperatura de funcionamiento de 0°C a +70°C

● 3,3 V de tensión de alimentación

●Compatible con la norma RoHS 6

●Factor de forma QSFP enchufable en caliente

Aplicación

• Las medidas de seguridad se aplicarán a los dispositivos de banda ancha de banda ancha.
• Centro de datos
• 40G Ethernet
• Canal de fibra óptica 4G/8G/10G

Información sobre los pedidos

Solución de cableado del centro de datos: cables DAC vs cables AOC

Los cables DAC y AOC se utilizan ampliamente en los sistemas de cableado de redes HPC en centros de datos debido a sus ventajas de baja latencia, baja potencia y bajo costo.Los cables DAC y AOC están disponibles en una variedad de configuraciones para satisfacer las necesidades de la redCada uno está disponible en 10G SFP+, 25G SFP28, 40G QSFP+ y 100G QSFP28 con opciones adicionales de 40G a 4x10G o 100G a 4x25G.

Principios y tipos de DAC/AOC

Cable de conexión directa (DAC)Consiste en un cable de cobre biaxial con conectores SFP+/SFP28/QSFP+/QSFP56/QSFP28 terminados en ambos extremos, que pueden proporcionar una conexión eléctrica directa a un dispositivo activo.Los cables DAC se pueden clasificar en dos categorías: DAC pasivos y DAC activos.Tanto los cables DAC pasivos como los activos pueden transmitir señales eléctricas directamente a través del cable de cobre.mientras que este último tiene electrónica dentro del transceptor para mejorar la señalGeneralmente, los cables DAC se utilizan para conectar interruptores, servidores y dispositivos de almacenamiento dentro de los racks.

Cable óptico activo (AOC)consiste en fibra multimodo con conectores tipo SFP terminados en ambos extremos. Requiere una fuente de alimentación externa para completar la conversión de señales eléctricas en señales ópticas,de señales eléctricas a señales ópticas y finalmente a señales eléctricasEn términos generales, los cables AOC se utilizan principalmente para conectar switches, servidores y almacenamiento entre diferentes racks dentro de un centro de datos.

Comparación del cable DAC/AOC
Los cables DAC se utilizan principalmente para conectar switches, servidores y almacenamiento dentro de un rack, y los cables AOC se utilizan principalmente para conectar switches, servidores,y almacenamiento entre diferentes racks dentro de un centro de datosAdemás de esto, los cables DAC AOC difieren de las siguientes maneras.

Consumo de energía

En circunstancias normales, el consumo de energía de los cables AOC es superior al de los cables DAC, que es de 1 ~ 2 w. El consumo de energía de los cables activos DAC es inferior a 1 w.debido al diseño de disipación de calor de los cables de cobre de unión directaPor lo tanto, cuando se utiliza la opción DAC, se reducirá el coste operativo del consumo de energía.

Distancia de transmisión

Los cables AOC utilizan tecnología de fibra óptica para distancias de transmisión de hasta 100 m, mientras que la longitud del cable de enlace DAC se limita a 10 m (DAC pasivo: 7 m; En resumen,la opción de cableado DAC es adecuada para la transmisión a corta distancia, y la opción de cableado AOC es adecuada para redes de larga distancia.

Nota: Máxima distancia de la señal que puede transmitirse a través del cable DAC depende de la velocidad de datos. La longitud del enlace disminuye a medida que aumenta la velocidad de datos, por ejemplo, el cable DAC 100G solo puede transmitir hasta 5 metros.

El coste

En términos generales, los DAC tienen componentes internos más simples y menos componentes, y los cables de cobre son mucho más baratos que los de fibra óptica.un gran número de cables DAC ahorrará dinero en comparación con las opciones de AOCPara aplicaciones de corta distancia, DAC ofrece una solución rentable sobre AOC, pero para aplicaciones remotas, es aconsejable enumerar el costo total comparando las dos opciones.

Aplicación típica del cable DAC

El uso principal del dac 10G SFP+ es conectar switches/servidores a switches dentro o adyacentes al rack.Estos cables de conexión directa 10G pueden utilizarse como alternativa a las interconexiones ToR (top-of-rack) entre los switches ToR 10G y los servidores o el apilamiento de switches 10GbE.Dado que los DAC 10G SFP+ suelen admitir longitudes de enlace de 7 metros con bajo consumo de energía, baja latencia y bajo costo, esta opción es ideal para conexiones de servidor a conmutador de corta distancia.

Aplicaciones típicas para cables AOC 10G SFP+

Dado que no hay limitaciones estrictas de longitud de enlace, 10G SFP + aoc se utiliza típicamente en múltiples ubicaciones en el centro de datos como ToR, EoR (fin de fila) y MoR (centro de fila).todos los servidores están conectados a los switches Ethernet de la parte superior del rack, y cada servidor tiene una o dos conexiones Ethernet al switch; estas conexiones se pueden parchear utilizando cables AOC.

Además, la utilización de 10G aoc en el centro de datos se puede implementar en varias áreas de red principales (por ejemplo, áreas de conmutación de columna vertebral, hoja o núcleo).Las interconexiones se logran típicamente mediante el empleo de estos 10G SFP + aocs, que tienen un alcance máximo teórico de 100 metros
