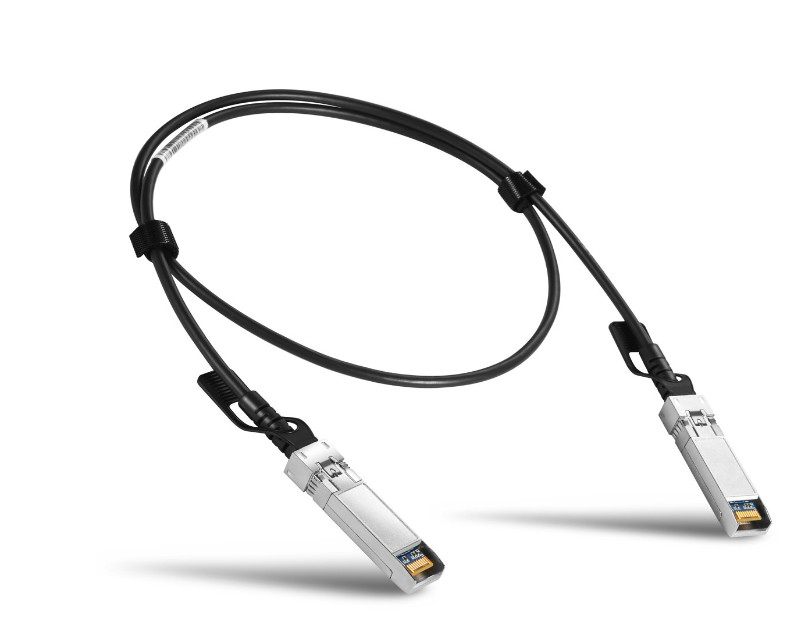

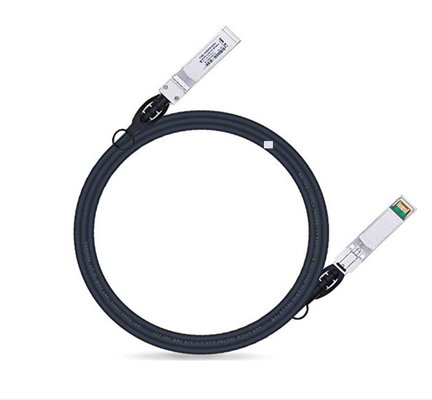

10G SFP + DAC Twinax Cable, 2M Passive Direct Attach Cable Twinax de cobre
The 10G SFP+ Passive Direct Attach Copper Twinax Cable offers a cost-effective connectivity for establishing a 10-Gigabit short-distance connectivity within a rack or between adjacent racks in data centers.
El cable de conexión directa pasiva es una solución de red Ethernet de 10GBASE ideal que requiere fiabilidad, baja latencia y prácticamente ningún consumo de energía.más resistentes que las fibras ópticasEste cable proporciona baja pérdida de inserción y ultra-baja transmisión transversal y cumple con la norma IEEE 802.3, SFF-8431, y los estándares QSFP28 MSA conectables en caliente, lo que garantiza la fiabilidad de su red con pruebas completas del sistema en Switches específicos.
Características
- Soporte para velocidades de datos de varios gigabits de hasta 10,5 Gbps
- Las velocidades de datos compatibles con el pasado hasta 1 Gbps
- Impresión SFP 20PIN con enchufe en caliente
- Conector de E/S diseñado para aplicaciones de señales diferenciales de alta velocidad
- Mejora del factor de forma enchufable ((IPF) compatible para un mejor rendimiento EMI/EMC
- Compatible con el SFP+ MSA
- Rango de temperatura: 0 ~ 70 °C
Aplicación
- E/S de alta capacidad en redes de área de almacenamiento, almacenamiento conectado a la red y servidores de almacenamiento
- E/S de tejido conmutado, como los switches y routers de ancho de banda ultra alto
- Infraestructura de cableado de centros de datos
- Conexiones de alta densidad entre equipos de red
Condiciones de funcionamiento recomendadas
| Parámetro |
El símbolo |
- ¿ Qué? |
Típico |
- ¿ Qué es? |
Unidad |
| Temperatura ambiente de almacenamiento |
|
-40 años. |
|
+ 85 |
°C |
| Temperatura del estuche de operación |
Tc |
-40 años. |
|
+ 85 |
°C |
| Desempeño |
Medios de comunicación |
|
10Velocidad de la línea de.5 Gbps, duplex completo
Tasa de error de bits: mejor que 10E-12
|
Factor de forma pequeña, estándar de la industria, con enchufe caliente
Cable de cobre conectable (SFP+), disponible en 1m,3m o 5m.
|
Información sobre los pedidos
| Modelo |
Descripción del producto |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Cable pasivo de conexión directa SFP+ (10GSFP+Cu), 0,5 m, AWG:30, 0oC ~ + 70oC |
| Se trata de un sistema de control de las emisiones de gases de escape. |
SFP+ Cable pasivo de conexión directa (10GSFP+Cu), 1m, AWG:30, 0oC ~ +70oC |
| Se trata de un sistema de control de las emisiones de gases de escape. |
SFP+ Cable pasivo de conexión directa (10GSFP+Cu), 2m, AWG:30, 0oC ~ +70oC |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje.24, 0oC ~ + 70oC |
| Se trata de un sistema de control de las emisiones de gases de escape. |
SFP+ Cable pasivo de conexión directa (10GSFP+Cu), 5m, AWG:24, 0oC ~ +70oC |
| Se trata de un sistema de control de las emisiones de gases de escape. |
SFP+ Cable pasivo de conexión directa (10GSFP+Cu), 7m, AWG:24, 0oC ~ +70oC |
| Se trata de un sistema de control de las emisiones de gases de escape. |
SFP+ Cable pasivo de conexión directa (10GSFP+Cu), 10m, AWG:24, 0oC ~ +70oC |
Nota: Puede ser personalizado diámetro y distancia.
¿Por qué elegir el cable DAC de SONBORN?
Ayudando a ahorrar su presupuesto en entornos de corto alcance y mejorar la estabilidad y durabilidad sin interfaz expuesta y enchufe y extracción repetidos.
1Los puertos.25G SFP no pueden interconectarse con los puertos 10G SFP. El cable 10G DAC no está diseñado para vincularse bajo protocolos diferentes
Los cables DAC y AOC se utilizan ampliamente en los sistemas de cableado de redes HPC en centros de datos debido a sus ventajas de baja latencia, baja potencia y bajo costo.Los cables DAC y AOC están disponibles en una variedad de configuraciones para satisfacer las necesidades de la redCada uno está disponible en 10G SFP+, 25G SFP28, 40G QSFP+ y 100G QSFP28 con opciones adicionales de 40G a 4x10G o 100G a 4x25G.
Cable de conexión directa (DAC)Consiste en un cable de cobre biaxial con conectores SFP+/SFP28/QSFP+/QSFP56/QSFP28 terminados en ambos extremos, que pueden proporcionar una conexión eléctrica directa a un dispositivo activo.Los cables DAC se pueden clasificar en dos categorías: DAC pasivos y DAC activos.Tanto los cables DAC pasivos como los activos pueden transmitir señales eléctricas directamente a través del cable de cobre.mientras que este último tiene electrónica dentro del transceptor para mejorar la señalGeneralmente, los cables DAC se utilizan para conectar interruptores, servidores y dispositivos de almacenamiento dentro de los racks.
Cable óptico activo (AOC)consiste en fibra multimodo con conectores tipo SFP terminados en ambos extremos. Requiere una fuente de alimentación externa para completar la conversión de señales eléctricas en señales ópticas,de señales eléctricas a señales ópticas y finalmente a señales eléctricasEn términos generales, los cables AOC se utilizan principalmente para conectar switches, servidores y almacenamiento entre diferentes racks dentro de un centro de datos.
Comparación del cable DAC/AOC
Los cables DAC se utilizan principalmente para conectar switches, servidores y almacenamiento dentro de un rack, y los cables AOC se utilizan principalmente para conectar switches, servidores,y almacenamiento entre diferentes racks dentro de un centro de datosAdemás de esto, los cables DAC AOC difieren de las siguientes maneras.
Consumo de energía
En circunstancias normales, el consumo de energía de los cables AOC es superior al de los cables DAC, que es de 1 ~ 2 w. El consumo de energía de los cables activos DAC es inferior a 1 w.debido al diseño de disipación de calor de los cables de cobre de unión directaPor lo tanto, cuando se utiliza la opción DAC, se reducirá el coste operativo del consumo de energía.
Distancia de transmisión
Los cables AOC utilizan tecnología de fibra óptica para distancias de transmisión de hasta 100 m, mientras que la longitud del cable de enlace DAC se limita a 10 m (DAC pasivo: 7 m; En resumen,la opción de cableado DAC es adecuada para la transmisión a corta distancia, y la opción de cableado AOC es adecuada para redes de larga distancia.
Nota: Máxima distancia de la señal que puede transmitirse a través del cable DAC depende de la velocidad de datos. La longitud del enlace disminuye a medida que aumenta la velocidad de datos, por ejemplo, el cable DAC 100G solo puede transmitir hasta 5 metros.
El coste
En términos generales, los DAC tienen componentes internos más simples y menos componentes, y los cables de cobre son mucho más baratos que los de fibra óptica.un gran número de cables DAC ahorrará dinero en comparación con las opciones de AOCPara aplicaciones de corta distancia, DAC ofrece una solución rentable sobre AOC, pero para aplicaciones remotas, es aconsejable enumerar el costo total comparando las dos opciones.
El uso principal del dac 10G SFP+ es conectar switches/servidores a switches dentro o adyacentes al rack.Estos cables de conexión directa 10G pueden utilizarse como alternativa a las interconexiones ToR (top-of-rack) entre los switches ToR 10G y los servidores o el apilamiento de switches 10GbE.Dado que los DAC 10G SFP+ suelen admitir longitudes de enlace de 7 metros con bajo consumo de energía, baja latencia y bajo costo, esta opción es ideal para conexiones de servidor a conmutador de corta distancia.
Aplicaciones típicas para cables AOC 10G SFP+
Dado que no hay limitaciones estrictas de longitud de enlace, 10G SFP + aoc se utiliza típicamente en múltiples ubicaciones en el centro de datos como ToR, EoR (fin de fila) y MoR (centro de fila).todos los servidores están conectados a los switches Ethernet de la parte superior del rack, y cada servidor tiene una o dos conexiones Ethernet al switch; estas conexiones se pueden parchear utilizando cables AOC.
Además, la utilización de 10G aoc en el centro de datos se puede implementar en varias áreas de red principales (por ejemplo, áreas de conmutación de columna vertebral, hoja o núcleo).Las interconexiones se logran típicamente mediante el empleo de estos 10G SFP + aocs, que tienen un alcance máximo teórico de 100 metros
