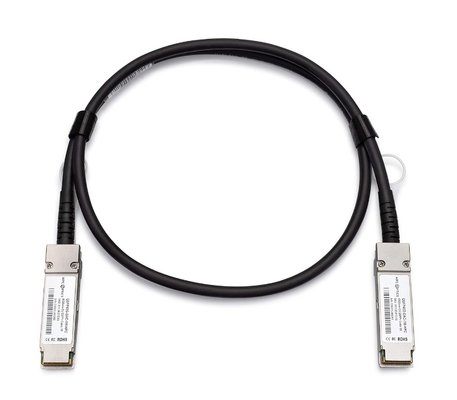

1m 40G QSFP + DAC Cable 40GBASE-CR4 Passive Direct Attach Cable de cobre doble para Cisco
El cable Twinax de cobre de conexión directa pasiva 40G QSFP+ está diseñado para su uso en Ethernet 40GBASE. Proporciona una solución de conexión directa de cobre QSFP+ a QSFP+. Este cable es compatible con IEEE 802.3ba Ethernet estándar y QSFP MSA conforme.
Con estas características, tan fácil de instalar, alta velocidad,El cable de doble eje de cobre de conexión directa rentable es adecuado para conectividad a corta distancia dentro de un rack o entre racks adyacentes en centros de datos..
Características
● Cumplimiento de las especificaciones QSFP MSA
● Compatible con las especificaciones QDR IEEE802.3ba e Infiniband
● ancho de banda total de 40 Gb/s
● 4 canales dúplex independientes que operan a 10Gbps, también soportan velocidades de datos de 2,5Gbps y 5Gbps
● Sistema de impedancia diferencial de 100 ohmos
● Fuente de alimentación única de 3,3 V, bajo consumo de energía, < 1,5 W
● Baja intermitencia en el extremo cercano ((NEXT)
● Temperatura de la caja de trabajo: -40 a 85°C
● Casilla de metal para un rendimiento EMI superior
● Control de procesos de precisión para minimizar la inclinación de pareja a pareja
● Acoplamiento CA de las señales PECL
● EEPROM para firmas de cable y comunicaciones de sistema
● 30 AWG a 24 AWG de cables de tamaño disponible
● Compatible con la norma RoHS
Aplicación
¿Qué quieres decir?Datos obtenidos
Servidores
Sistemas de almacenamiento en red
Enrutadores
Sistemas de almacenamiento externos
Conexión en red del centro de datos
¿Qué quieres decir?Comunicaciones
Interruptores
Enrutadores
¿Qué quieres decir?Normas de la industria
Asociación de Comercio de InfiniBand (IBTA)
Las demás:
Ethernet de 40 Gigabit (BASE de 40 G ¢ CR4)
Condiciones de funcionamiento recomendadas
| Parámetro |
El símbolo |
- ¿ Qué? |
Típico |
- ¿ Qué es? |
Unidad |
| Temperatura ambiente de almacenamiento |
|
-40 años. |
|
+ 85 |
°C |
| Temperatura del estuche de operación |
Tc |
-40 años. |
|
+ 85 |
°C |
Información sobre los pedidos
| Número de la parte |
Descripción |
Duración del cable (m) |
A.M.G. |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de circuito integrado de alta velocidad. |
0.5 |
30 |
| Se trata de un sistema de control de las emisiones de CO2 |
Se trata de un sistema de circuito integrado de alta velocidad. |
1 |
30 |
| Se trata de una serie de medidas que se aplican a las personas físicas. |
Se trata de un sistema de circuito integrado de alta velocidad. |
2 |
30 |
| Se trata de una serie de medidas de control. |
Se trata de un sistema de circuito integrado de alta velocidad. |
3 |
El 28/30 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de circuito integrado de alta velocidad. |
4 |
28 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de circuito integrado de alta velocidad. |
5 |
26 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de circuito integrado de alta velocidad. |
7 |
24 |
Nota: Puede ser personalizado diámetro y distancia.
Ahorro y mejora de costes
Ayudando a ahorrar su presupuesto en entornos de corto alcance y mejorar la estabilidad y durabilidad sin interfaz expuesta y enchufe y extracción repetidos.
Los cables DAC y AOC se utilizan ampliamente en los sistemas de cableado de redes HPC en centros de datos debido a sus ventajas de baja latencia, baja potencia y bajo costo.Los cables DAC y AOC están disponibles en una variedad de configuraciones para satisfacer las necesidades de la redCada uno está disponible en 10G SFP+, 25G SFP28, 40G QSFP+ y 100G QSFP28 con opciones adicionales de 40G a 4x10G o 100G a 4x25G.
Cable de conexión directa (DAC)Consiste en un cable de cobre biaxial con conectores SFP+/SFP28/QSFP+/QSFP56/QSFP28 terminados en ambos extremos, que pueden proporcionar una conexión eléctrica directa a un dispositivo activo.Los cables DAC se pueden clasificar en dos categorías: DAC pasivos y DAC activos.Tanto los cables DAC pasivos como los activos pueden transmitir señales eléctricas directamente a través del cable de cobre.mientras que este último tiene electrónica dentro del transceptor para mejorar la señalGeneralmente, los cables DAC se utilizan para conectar interruptores, servidores y dispositivos de almacenamiento dentro de los racks.
Cable óptico activo (AOC)consiste en fibra multimodo con conectores tipo SFP terminados en ambos extremos. Requiere una fuente de alimentación externa para completar la conversión de señales eléctricas en señales ópticas,de señales eléctricas a señales ópticas y finalmente a señales eléctricasEn términos generales, los cables AOC se utilizan principalmente para conectar switches, servidores y almacenamiento entre diferentes racks dentro de un centro de datos.
Comparación del cable DAC/AOC
Los cables DAC se utilizan principalmente para conectar switches, servidores y almacenamiento dentro de un rack, y los cables AOC se utilizan principalmente para conectar switches, servidores,y almacenamiento entre diferentes racks dentro de un centro de datosAdemás de esto, los cables DAC AOC difieren de las siguientes maneras.
Consumo de energía
En circunstancias normales, el consumo de energía de los cables AOC es superior al de los cables DAC, que es de 1 ~ 2 w. El consumo de energía de los cables activos DAC es inferior a 1 w.debido al diseño de disipación de calor de los cables de cobre de unión directaPor lo tanto, cuando se utiliza la opción DAC, se reducirá el coste operativo del consumo de energía.
Distancia de transmisión
Los cables AOC utilizan tecnología de fibra óptica para distancias de transmisión de hasta 100 m, mientras que la longitud del cable de enlace DAC se limita a 10 m (DAC pasivo: 7 m; En resumen,la opción de cableado DAC es adecuada para la transmisión a corta distancia, y la opción de cableado AOC es adecuada para redes de larga distancia.
Nota: Máxima distancia de la señal que puede transmitirse a través del cable DAC depende de la velocidad de datos. La longitud del enlace disminuye a medida que aumenta la velocidad de datos, por ejemplo, el cable DAC 100G solo puede transmitir hasta 5 metros.
El coste
En términos generales, los DAC tienen componentes internos más simples y menos componentes, y los cables de cobre son mucho más baratos que los de fibra óptica.un gran número de cables DAC ahorrará dinero en comparación con las opciones de AOCPara aplicaciones de corta distancia, DAC ofrece una solución rentable sobre AOC, pero para aplicaciones remotas, es aconsejable enumerar el costo total comparando las dos opciones.
El uso principal del dac 10G SFP+ es conectar switches/servidores a switches dentro o adyacentes al rack.Estos cables de conexión directa 10G pueden utilizarse como alternativa a las interconexiones ToR (top-of-rack) entre los switches ToR 10G y los servidores o el apilamiento de switches 10GbE.Dado que los DAC 10G SFP+ suelen admitir longitudes de enlace de 7 metros con bajo consumo de energía, baja latencia y bajo costo, esta opción es ideal para conexiones de servidor a conmutador de corta distancia.
Aplicaciones típicas para cables AOC 10G SFP+
Dado que no hay limitaciones estrictas de longitud de enlace, 10G SFP + aoc se utiliza típicamente en múltiples ubicaciones en el centro de datos como ToR, EoR (fin de fila) y MoR (centro de fila).todos los servidores están conectados a los switches Ethernet de la parte superior del rack, y cada servidor tiene una o dos conexiones Ethernet al switch; estas conexiones se pueden parchear utilizando cables AOC.
Además, la utilización de 10G aoc en el centro de datos se puede implementar en varias áreas de red principales (por ejemplo, áreas de conmutación de columna vertebral, hoja o núcleo).Las interconexiones se logran típicamente mediante el empleo de estos 10G SFP + aocs, que tienen un alcance máximo teórico de 100 metros
